前言

    今天带来的是非常优雅的ITX小钢炮主机。使用的机箱是拥有非常流线型机身线条的分形工艺 Era2，这款机箱运用时尚雕刻美学和多边弧面造型设计，使用阳极氧化铝外框和胡桃木顶盖制作而成。是综合了分形工艺自家Era外观，与Tera的移动式A4结构的综合优秀设计而成的A4结构ITX机箱。尺寸方面，Era2的拥有366x165x314mm的长宽高，可以兼容最长326mm的显卡和280mm的散热冷排，也可以最大兼容70mm的CPU风冷+48mm厚度显卡，或者55mmCPU风冷+63mm厚度显卡。

    配置方面，这次使用了Intel Ultra7 265K +七彩虹的CVN系列B860I登陆舰主板+索泰RTX 5070 SOLID显卡。七彩虹的CVN系列B860I登陆舰，作为一款ITX主板，依然采用了8+1+1+1相强化供电与90A高规格DrMOS，拥有1条PCIe5.0 M.2插槽和1条位于背面的PCIe4.0x2 M.2插槽，WIFI6E与2.5G网口，另外在散热、USB接口数量等都还是比较全面的。索泰 RTX 5070 12GB SOLID OC WHITE 显卡具有6144CUDA处理器和988 TOPS 的AI算力，TGP功耗设计250W，9+3供电解决方案，以及迭代升级的Icestorm散热系统采用5条6mm镀镍复合热管直触工艺、密集鳍片阵列和全新的环刃风扇打造与优化。

    其他配置上，散热器是九州风神的冰域240，使用九州风神自研第六代PWM水泵并搭载2.4英寸屏幕的水冷，拥有着铜底铲齿散热面积较上一代水泵提升25%、三相六槽四极电机及FOC磁场定向控制技术、4Pin PWM调节水泵转速、核心马达甄选陶瓷轴承与轴芯等诸多全新的产品核心技术。内存是宇瞻的ZADAK SPARK 32G 6800灯条，支持XMP 与EXPO 双平台超频技术，宝石形状的镂空导光效果与发丝纹白色雾面磨砂质感形成鲜明对比。电源是追风者的REVOLT SFX 850，其通过了80PLUS的白金认证，并且可一键开启风扇智能Eco开关来达到30%负载停转的零噪音模式，更重要的是追风者提供10年换新的质保。

配置清单：

CPU：英特尔（Intel）酷睿 Ultra 7 265K

主板：七彩虹（Colorful）CVN B860I GAMING FROZEN V20 登陆舰

显卡：索泰（ZOTAC）Geforce RTX 5070 12GB SOLID OC WHITE

内存：宇瞻  ZADAK  SPARK 32G 6800 DDR5白色灯条 16GBx2 套装

散热：九州风神（DEEPCOOL）冰域240

电源：追风者 (PHANTEKS)  Revolt 850W 白金SFX小电源

机箱：分形工艺（Fractal） Era2 ITX机箱

整机展示

桌面整机展示

桌面整机展示

桌面整机展示

流线型弧线勾勒的阳极氧化铝外壳，制造工艺上面还是叵有要求的

看似简单的线条，但是其每个面都不是简单的平面，而是由弧线做的曲面

小小的ITX机箱，前置IO提供了带LED的发光电源按钮、一体音频接口、1个Type-C 20Gbps USB3.2 GEN 2X2、2个USB3.0

前面板与侧板的弧线

底座也有弧线，以及侧板上的分形工艺logo

与机身一致的弧线条状MESH开孔，为的是促进散热气流通风

从背面看也是与前面板一致的弧线设计

尾部底座这里有个可抽式防尘网的设计

拉出之后其实是内部有个底扣，将外壳与内胆解锁，可将外壳从上抽出

顶部是FSC认证的胡桃木顶板，颇有家具风格

顶板前面有分形工艺的logo“Fractal”

尾部这里有两条杠

整机前方的优雅视角

45°整机视角

45°整机视角

45°整机视角

45°整机视角

刚才的两条杠的这个位置按一下其实可以将顶板跷跷板一样顶起，可以拿下顶板

拿下顶板之后可以看到铝合金外壳与顶部的支架连体，而冷排架是在内胆上的

小心抽出外壳，看内部的铝合金与外框支架

分离之后的四部分，取外壳的前提是需要抽出底部防尘网，不过顶板取不取都可以，因为顶板是磁吸在外框的钢架上的，这是Era2的诸多巧妙的设计

取走外框后，看Era2内胆的右侧面，这是整机的电源+主板面

45°的右侧面

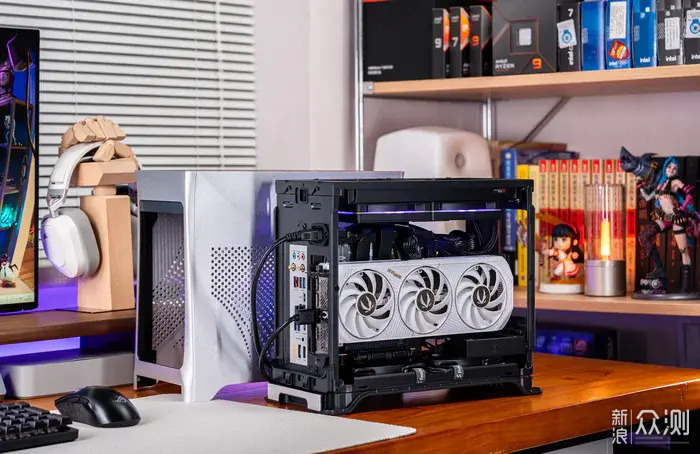

看Era2内胆的左侧面，这是显卡一面，通过中间的PCIE4.0延长线与主板连接，也就是A4背靠背结构

45°的左侧面

内胆与外壳的前方视角

内胆与外壳的尾部视角

内胆与外壳的45°右侧

内胆与外壳的45°左侧

整机配件

A4结构都是ITX主板倒置的，这里的七彩虹CVN B860I GAMING FROZEN V20 登陆舰也是如此倒置安装

主板一体式合金供电散热装甲可完整覆盖主板的8+1+1+1相强化供电与90A高规格DrMOS

主板提供了1条PCIe5.0 M.2插槽和1条位于背面的PCIe4.0x2 M.2插槽，2条基本满足ITX需求

七彩虹全新设计的CVN新一代定制化图形BIOS也在探索中不断进步优化与更流畅使用了

主板背面提供了8个USB接口包括1个20Gbps TYPE-C、1个5Gbps TYPE-C,还有WIFI6E与2.5G LAN

宇瞻的高端内存ZADAK SPARK DDR5 6800内存

内存上的ARGB灯效顶部与侧面都有，可支持主板同步控制

追风者的REVOLT SFX 850 ，电源为白金认证，符合ATX3.0与原生PCIe5.0

这款REVOLT SFX 850 是SFX小电源中性价比相当高的，且提供了10年质保

电源上方是九州风神的冰域240

水冷采用九州风神自研第六代PWM水泵并搭载2.4英寸屏幕的水冷，拥有着铜底铲齿散热面积较上一代水泵提升25%、三相六槽四极电机及FOC磁场定向控制技术、4Pin PWM调节水泵转速、核心马达甄选陶瓷轴承与轴芯等诸多全新的产品核心技术

这块2.4英寸的IPS液晶屏具有320x240分辨率，可在九州风神的DeepCreative智控中心设置，可实时检测和个性化定制屏幕显示

标准27mm冷排与FL12系列幻彩星环风扇串联模式使得线缆更少更简洁

索泰的Geforce RTX 5070 12GB SOLID OC WHITE 显卡

这款RTX 5070 SOLID 显卡纯白颜色，使用9+3供电解决方案，迭代升级的Icestorm散热系统采用5条6mm镀镍复合热管直触工艺、密集鳍片阵列和全新的环刃风扇打造与优化

显卡顶部的"ZOTAC GAMING"与索泰logo支持ARGB控制

纯白机甲外观的尺寸为30.5cm*4.3cm*11.7cm

机箱显卡一侧的前方有个很大的开孔

其实是为了显卡拆装而设计的，并且Era2还支持中置结构的左中右三档移动，就是可以在最大兼容70mm的CPU风冷+48mm厚度显卡，或55mmCPU风冷+63mm厚度显卡之间实现切换

中置结构前后共有4颗螺丝固定，也同时保证了结构的稳定性

有些ITX机箱拆装非常烦恼，因为一条线插错可能就需要全拆了从来，Era2的顶部冷排架设计了一个快拆，顶部中间的正方形空格正好可以深入一个手指进行箭头方向的拨动，来达到分离冷排架的目的

前后一致的设计，另外机箱好多位置都有扎带孔，为的是ITX也有很多意想不到的线缆

底座这里也有魔术窄带，或者扎线孔，毕竟顶部底部都有风扇支持，还有快拆的SSD支架，当需要使用时如果线缆无处躲藏，可能会逼死强迫症患者

底部底座打开之后可以看到Era2配置了2把分形工艺的ASPECT 12 PWM风扇

内胆外壳结构的Era2

整机展示

配件解析七彩虹（Colorful）CVN B860I GAMING FROZEN V20 登陆舰

这次使用的主板是来自七彩虹的CVN系列B860I登陆舰，主板规格方面还是比较全面的，作为一款ITX主板，依然采用了8+1+1+1相强化供电与90A高规格DrMOS，拥有1条PCIe5.0 M.2插槽和1条位于背面的PCIe4.0x2 M.2插槽，WIFI6E与2.5G网口，另外在散热规模、USB接口数量上都有不错的规格。全新设计的CVN新一代定制化图形BIOS也在探索中不断进步，交互逻辑、效能优化等诸多功能都得到了强化与更流畅使用了

主板的本体，作为国产主板的代表七彩虹的主板也是做工越来越好了，银黑配色与灰白PCB相当百搭，同时七彩虹一贯的质保更是已经提升到1年换新4年原厂保固的个人送保服务

主板的背面整体灰白条纹修饰

大范围覆盖的一体式合金供电散热装甲，可完整覆盖核心DrMOS，上面的86就是B860芯片组，斜向条纹外还有CVN GAMING的系列标识

CVN寒霜装甲，8+1+1+1相强化供电，核心采用90A高规格DrMOS，高负载下也能保持低温

顶部的VRM供电散热，以及单8Pin的强化供电

XMP 8600MHz(OC)的双槽强化DDR5内存插槽， 优化布线，支持96GB大容量与高频率，强化SMT工艺与解锁更高电压的HIGH-V电压模式支持

前置接口这里依然提供了10GB Type-C口和USB3.0、USB2.0，以及4个SATA3，基本满足ITX的扩展

PCIE5.0X16的金属加固插槽，中间CVN的PCIe5.0 M.2接口的CVN寒霜装甲

打开之后是主板的PCIe5.0x4 M.2槽位，以及连体的B860芯片组散热，坚固SSD背部散热

主板背面的第二条PCIe4.0x4 M.2

主板的背部IO提供了如下接口：

-2个USB 2.0接口

-4个USB 3.2 Gen 1 5Gbps Type-A接口

-1个USB 3.2 Gen 1 5Gbps Type-C接口

-1个USB 3.2 Gen 2x2 20Gbps Type-C接口

-1个DP 1.4接口，最高支持8K 60Hz的分辨率

-1个HDMI 2.0接口，最高支持4K 60Hz的分辨率

-1个2.5G网络接口

-2个Wi-Fi 6E天线接口

-3个音频接口（音频输入/音频输出/麦克风）

-1个清除CMOS按键

可折叠的磁吸天线

英特尔（Intel）酷睿 Ultra 7 265K

Intel Core Ultra 7 265K核心代号为Arrow Lake，采用了8个性能核心和12个能效核心(8P+12E)组合，大核最高主频5.50GHz，小核最高主频4.6GHz，并配备30MB的L3缓存,也同样配备了全新Xe-LPG架构核显与NPU等

索泰（ZOTAC）Geforce RTX 5070 12GB SOLID OC WHITE

显卡使用的是来自索泰的Geforce RTX 5070 12GB SOLID OC WHITE 显卡，5070采用NVIDIA BLACKWELL架构，第四代RT Core、第五代 Tensor Core、DLSS4、Reflex2、全景光线追踪等众多技术

索泰Geforce RTX 5070 12GB SOLID OC WHITE 显卡具有6144CUDA处理器和988 TOPS 的AI算力，显卡的BOOST频率2542MHz，显存使用了最新的28Gbps 192bit 12GB GDDR7，显存带宽672GB/s

整块显卡的TGP整板功耗设计为250W，使用的是9+3供电解决方案，迭代升级的Icestorm散热系统采用5条6mm镀镍复合热管直触工艺、密集鳍片阵列和全新的环刃风扇打造与优化

显卡本体，纯白机甲外观，尺寸为30.5cm*4.3cm*11.7cm，上方三把全新的环刃风扇采用高强度复合材质，优化叶片曲率并支持智能启停功能

显卡的纯白合金背板，镀金的新版12V-2X6反向电源接口设计使得插拔显卡线缆更轻松，贯穿式的散热设计，优化气流风道，提升散热效能

显卡的顶部，金底白字的英伟达GEFORCE RTX的logo，以及带ARGB灯效的"ZOTAC GAMING“与索泰logo

显卡的环刃蜂巢采用高强度新型复合材质与环形导流风罩，优化叶片曲率达到提升风量、风压和垂直风流穿透率，同时风扇支持智能启停功能

显卡的尾部具有两个斜面切割设计与尾部镂空通风

金底的英伟达logo字符”GEFORCE RTX“

多种动态光效的ARGB信仰灯”ZOTAC GAMING“，镀金供电接口采用反向设计，利于插拔显卡供电线缆

贯穿式散热设计的气流风道可垂直穿透鳍片与热管，提升散热效能

全金属背板上的索泰logo

金属挡板上的接口为常规DP 2.1b*3 + HDMI 2.1b*1

宇瞻  ZADAK  SPARK 32G 6800 DDR5白色灯条 16x2 套装

内存是宇瞻ZADAK  SPARK 32G 6800 DDR5白色灯条 16x2 套装，时序为C34-45-45-108，且该内存支持XMP 与EXPO 双平台技术

内存整体的尺寸为5cm高度、13.6cm宽度、0.79cm厚度，单条重量60g

造型别具一格具有鲜明的特点与其他常规内存有所不同，宝石造型的导光与精致的外形设计

中间鲜明的ZADAK展示其为宇瞻的高端灯条

顶部的材质交错设计，呈现缀有宝石形状的镂空导光效果，发丝纹及白色雾面磨砂质感

九州风神（DEEPCOOL）冰域240

冰域系列是九州风神最新推出的自研第六代PWM水泵并搭载2.4英寸屏幕的水冷，拥有着铜底铲齿散热面积较上一代水泵提升25%、三相六槽四极电机及FOC磁场定向控制技术、4Pin PWM调节水泵转速、核心马达甄选陶瓷轴承与轴芯等诸多全新的产品核心技术，使得散热性能更强、运行噪声最大36.07dB(A)、平均无故障运行时间10万小时，而且2.4英寸、320x240分辨率的IPS屏幕的应用使这款水冷的性价比更高。

产品采用多平台易安装扣具，支持LGA1851/1700/1200/115X和AM5/AM4主流平台

水冷的本体，尼龙纤维编织软管上还配置了使用的水管魔术贴

冷头纯黑外观，中间是一块2.4英寸的IPS液晶屏，320x240分辨率，可在九州风神的DeepCreative智控中心设置，可实时检测核心硬件信息和个性化定制屏幕显示，亮度与监测间隔都可以调整，还能用多媒体模式展示静态图片、GIF动画轮播、MP4视频播放等

侧面上的DEEPCOOL品牌logo，以及顶部四周配置了柔和的环绕灯效

大尺寸的紫铜底座，并预涂硅脂，使用更方便

标准27mm标准厚度冷排，搭配标准12025规格的FL12系列幻彩星环风扇，侧边柔光渐变模拟星云光晕效果，还采用了九州风神的串联模式使得线缆更少更简洁

FL12幻彩星环风扇搭配全新渐变环绕式ARGB光效，参数方面采用Hydro Bearing，400-2400RPM转速区间，最大风量66.23CFM，最大风压3.27mmAq，最大噪声值36.07dB(A)

左侧是九州风神标志性的Anti-Leak动态平衡泄压技术冷排，增置泄压囊可通过压差改变冷液容积，使得水冷系统运行更安全稳定寿命更长

非常工整的冷排鳍片与12条微水道，几乎看不到一片倾斜，这也是自研技术带来的稳定保证

冰域240的全家福

追风者 (PHANTEKS) Revolt 850W SFX 白金ATX3.0小电源

追风者的REVOLT SFX 850属于性价比最高的SFX小电源，符合ATX3.0与原生PCIe5.0，且电源为白金认证，并且可一键开启风扇智能Eco开关来达到30%负载停转的零噪音模式，更重要的是10年换新的质保

自带的扁平模组线不软不硬，长度下能安装当然是安全稳定的最优选择，全模组的线缆为扁平排线设计，可轻易弯折，柔软程度可以与硅胶线相当

配件有电源线、魔术扎带、扎带、SFX2ATX转接板、电源螺丝及说明书等

电源尺寸为100x63.5x125mm的标准短身SFX设计，进风口为蜂窝造型，92mm的FDB风扇开启Eco模式可达到30%负载停转

电源侧面是PHANTEKS logo和灰色REVOLT SFX型号标识

电源铭牌详细参数，并且该电源采用日系高耐温105°电解电容与固态电容，无导线连接技术，OPP/OVP/UVP/OCP/OTP/SCP六重保护认证，94%的超白金转换效率

电源全模组接口，顶部有白色PHANTEKS和灰色REVOLT SFX的点缀，模组接口每个接口分区定义，右上角为12VHPWR接口

电源出风口一侧设计了电源接口和开关以及可一键开启风扇智能的Eco开关，达到30%负载停转的零噪音模式

电源的全家福

小巧玲珑的SFX

分形工艺（Fractal） Era2  银色ITX机箱

分形工艺的Era2，在保留Era上的时尚雕刻美学、阳极氧化铝外壳和FSC认证的胡桃木顶板，经过了精细的改进和强化，进一步提升了其独特的框架设计和改善了散热能力，根据现有硬件从直插设计升级为A4结构并加入了TERA上可弹性内布局的中间可移动式支架，从而可安装最长326mm的显卡和280mm的散热冷排，也可最大兼容70mm的CPU风冷+48mm厚度显卡，或55mmCPU风冷+63mm厚度显卡。

机箱尺寸为366x165x314的长宽高，不过在Era2的外观上依然可以看到Era的影子，每个面都有弧度并且有对角线的折弧，不过背靠背的A4结构所以需要两面侧板进行通风所以中间的硬件区有散热孔

前面板的每条边都是弧线样式

Era2的尾部，底部有防尘网同时也是阳极氧化铝外壳的固定锁，中间的内框A4结构

顶部的FSC认证胡桃木板，虽然木料不多，但因为使用了FSC认证，所以整面的色泽都是特别挑选的，前方还有分形工艺的logo“Fractal”，以及尾部有两条线用于按压弹起实木板

由于胡桃木的这个位置为出风口，所以木材是粘贴在同样大小的铁板支架上，并且通过磁吸固定在外框顶部，而外壳为阳极氧化铝，所以铝外壳上有12个固定螺丝孔用来固定顶部内框，所以取外壳不仅可以整个外框连着顶板一起取出，也可以先取磁吸固定的胡桃木顶板再取外框

机箱的底座，前后两片橡胶脚垫，之所以使用塑料应该是因为使用了中间低两侧高的增加底部进风空间的设计

底座的尾部是防尘网的锁扣，而这个锁还兼具外框架锁定的作用，不抽出来时是不能抽取外框的

机箱的左右两侧都是一致的弧面，左上至右下的一条折弧让这款机箱看起来更有艺术感，配和阳极氧化铝和胡桃木顶板，做得完全不像一款机箱

打开之后内部框架就是一套完整的A4结构，并且顶部支持最大280冷排（140x307），右侧是主配件区，左边支持SFX/SFX-L电源，右侧ITX主板

这边是左侧的显卡位，标配一根PCI4.0延长线缆

合上之后的左侧机箱

两侧全铝外壳上的弧线排列的通风开孔，两侧一致的设计，可以为处理器一侧和显卡一侧的进排气

前置IO面板，配置了带LED的发光电源按钮、一体音频接口、1个Type-C 20Gbps USB3.2 GEN 2X2、2个USB3.0

分离顶盖、外框、内胆的状态

框架的前面，左边镂空是为了方便显卡的安装，另外中间这里可以看到2个可移动框架的3档螺丝标识

框架的后面上下也有2个可移动框架的3档螺丝标识

前后各有这样的2组弹簧固定钩，通过中间的方孔指示方向移动上提取出，很有意思的小机关，前后推开取下顶部的280/240冷排架

取下冷排架之后的俯瞰内胆

底部标配了分形工艺的2把ASPECT 12 PWM风扇

整机测试

CPU-Z测试  单核871.5、多核14443.2

CineBench R23 测试CPU 单核2191、多核33240

CineBench R2024 测试CPU 单核137、多核1956

宇瞻ZADAK SPARK DDR5 6800套装内存，在开启XMP之后测试内存读取102.24GB/s、写入89.75GB/s、拷贝92.89GB/s、延迟88.7ns

整机PCMARK10 测试得分8758

CPU在FPU单烤机的烤机测试10分钟后温度89°，频率保持在大核5.2GHz与小核心4.6GHz，功耗在220W左右

FURMARK显卡甜甜圈烤机测试索泰5070 SOLID OC显卡的核心68.7°、显存64°，整卡功耗250W，而风扇转速只有1700多转的42%，还是非常凉快与安静的

在4K分辨率下，开启50%DLSS、超高画质特效与低等全景光线追踪与4X DLSS帧生成下测试平均153FPS

赛博朋克2077在4K分辨率光线追踪·超级的特效和4X DLSS下测试平均166.27FPS

怪物猎人·荒野在4K分辨率的高级特效并开启帧生成下测试平均98.70FPS

地平线5在4K分辨率的极端特效下开启质量DLSS与帧生成下测试平均139FPS

古墓丽影·暗影在4K分辨率的最高特效下开启DLSS之后测试平均135FPS

3D MARK SPEEDWAY DIRETX12的测试成绩 5984

3D MARK PORT ROYAL 光线追踪测试成绩 14095

3D MARK TIME SPY EXTREME 显卡测试成绩 10881

3D MARK TIME SPY  显卡测试成绩 21900

3D MARK FIRE STRIKE ULTRA 显卡测试成绩 14846

3D MARK FIRE STRIKE EXTREME 显卡测试成绩 28448

3D MARK FIRE STRIKE  显卡测试成绩 44315

以上就是此次装机的全部内容了，文中表述仅代表个人观点，如有问题可相互交流，感谢您的阅览

全文完
